[컴퓨터 네트워크] 라우팅 프로토콜: RIP

라우팅 프로토콜 관점의 인터넷

• AS(Autonomous System)들의 상호 연결

AS(Autonomous System)

• 인터넷상의 개별적인 라우팅 관리 도메인(ISP)

인터넷 라우팅

• 전체 인터넷을 여러 개의 AS로 나누고, AS 내부는 각각 독립적인 라우팅 프로토콜 적용
• AS 간 라우팅은 각 AS를 연결하는 라우터들 간에 별도의 프로토콜로 수행

Intra-AS 라우팅 프로토콜

• AS 내부에 적용 가능한 라우팅 프로토콜(Interior Gateway Protocol)
• RIP, OSPF 등등

Inter-AS 라우팅 프로토콜

• AS 간에 적용가능한 라우팅 프로토콜(Exterior Gateway Protocol)
• BGP

RIP(Routing Information Protocol)

• 초기 IP와 함께 개발된 최초의 라우팅 프로토콜, 현재 버전은 2(RIPv2)이다.
• 거리 벡터(Distance Vector) 라우팅 알고리즘에 근거한 분산 라우팅

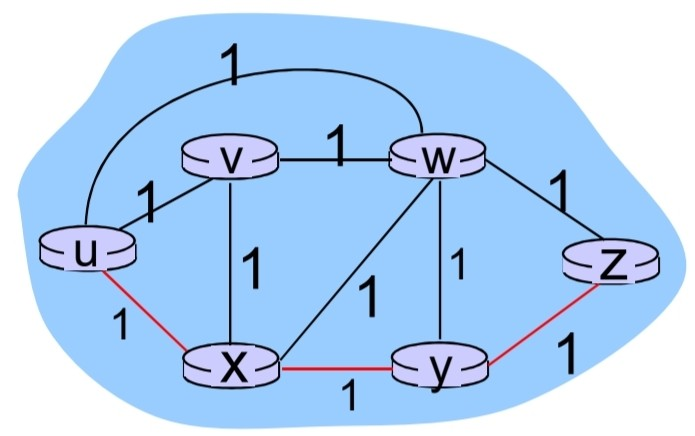

• 모든 링크의 비용은 1로 설정
• 최고 경로 비용을 15로 제한
• 경로 비용이 16인 경우는 무한대로 간주하여 해당 경로는 유효하지 않는 경로로 처리

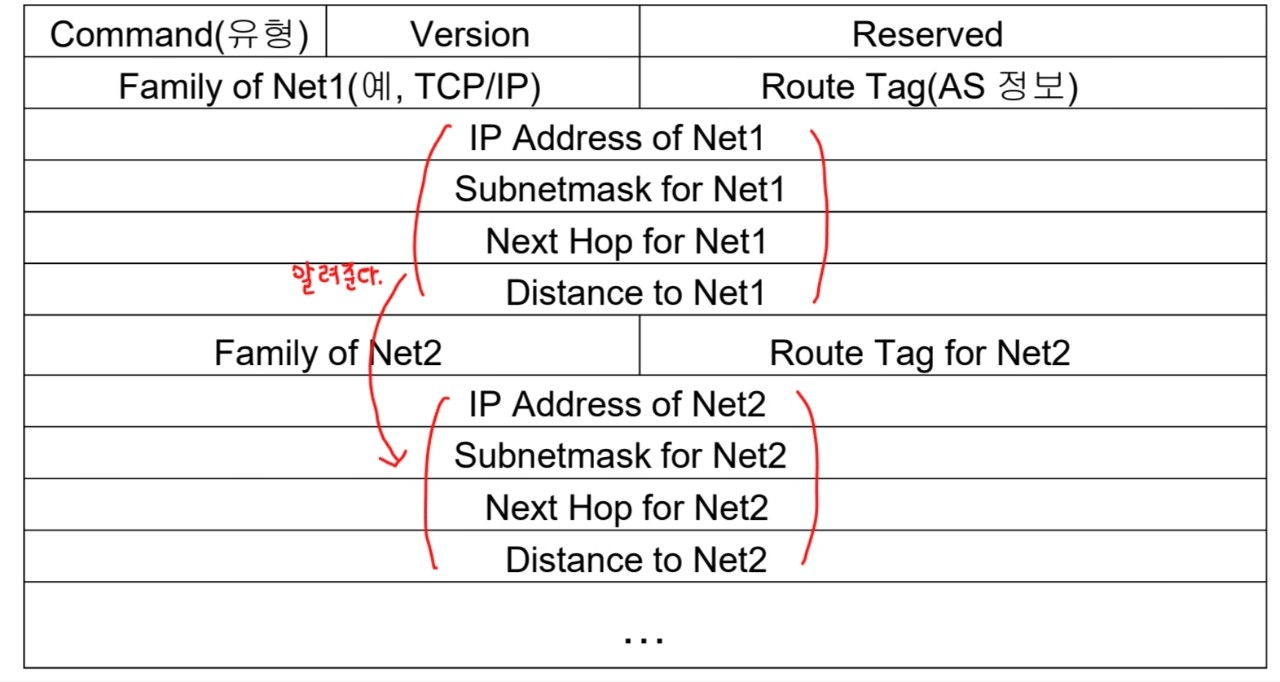

메시지 포맷(RIPv2): 이우 라우터와 라우팅 정보 교환

RIP 메시지와 라우팅 테이블 갱신

메시지 유형

• 요청 메시지
• 응답 메시지
• 명령 필드에 유형 표시

메시지 전송

• RIP 메시지는 UDP를 사용하여 전송
• UDP의 영구 포트 번호는 520이다.

응답 메시지

• 요청 메시지의 요청에 의해 송신될 수도 있으나, 이웃 라우터들에게 주기적(약 30초)으로 송신
• 트래픽 동시 발생을 회피하기 위해 25~30초 사이의 임의의 시간에 전송
• 광고 메시지로 부름

유효 경로 확인

• 이웃 라우터로부터 일정 시간 동안 특정 경로에 대한 RIP 응답 메시지를 받지 못하면, 해당 경로는 유효하지 않은 경로로 간주되어 경로 비용이 무한대(16)로 설정된다.

요청 메시지

• 라우터가 초기화되었거나, 라우팅 테이블의 특정 엔트리가 타이머가 종료될 때까지 갱신되지 않아 사용할 수 없게 되었을 때 송신
• 특정 네트워크 주소를 지정하여 특정 엔트리의 라우팅 정보를 요청할 수 있고, 네트워크 주소를 0으로 설정함으로써 모든 엔트리의 라우팅 정보 요청 가능

경로 거리 재계산

• 응답 메시지의 각 목적지에 대해 수신 경로 거리에 1을 더해 새로운 경로 거리 계산

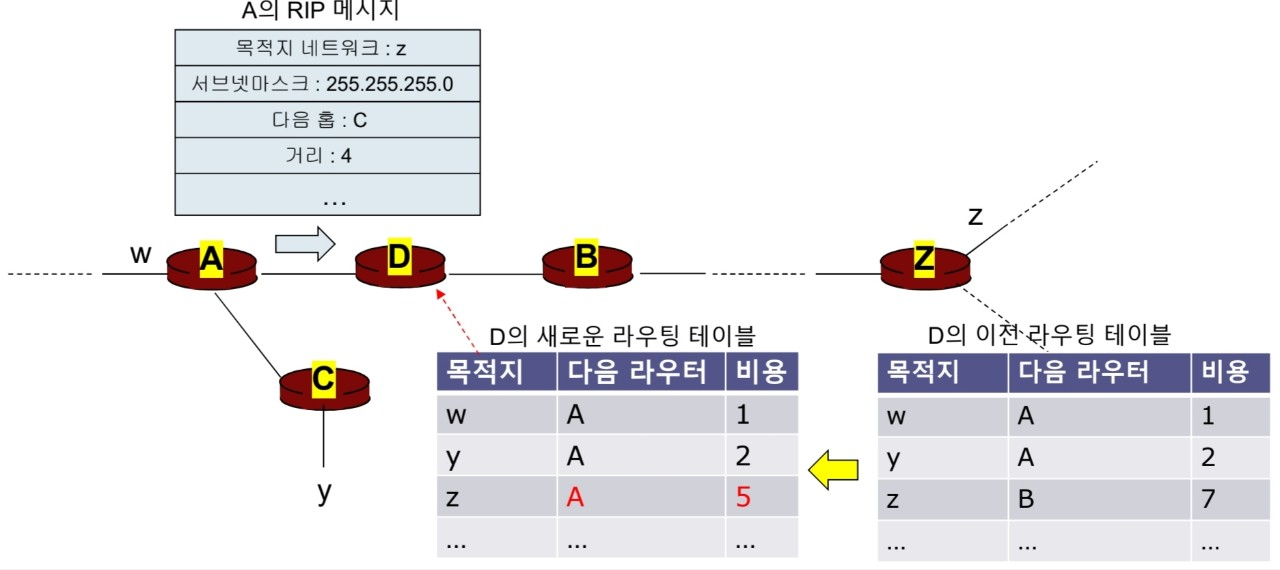

라우팅 테이블 갱신

1. 수신된 경로가 기존 라우팅 테이블에 없으면 경로 추가
2. 수신된 경로의 거리가 라우팅 테이블의 기존 경로 거리보다 작으면 수신 경로로 갱신
3. 수신된 경로의 거리가 라우팅 테이블의 기존 경로 거리보다 크더라도 다음 라우터가 동일하면 수신 경로로 갱신
   - 이는 동일한 다음 홉 라우터를 경유하는 경로의 거리 비용이 증가한 경우이다.
4. 1~3이 아닌 경우 수신된 경로 무시

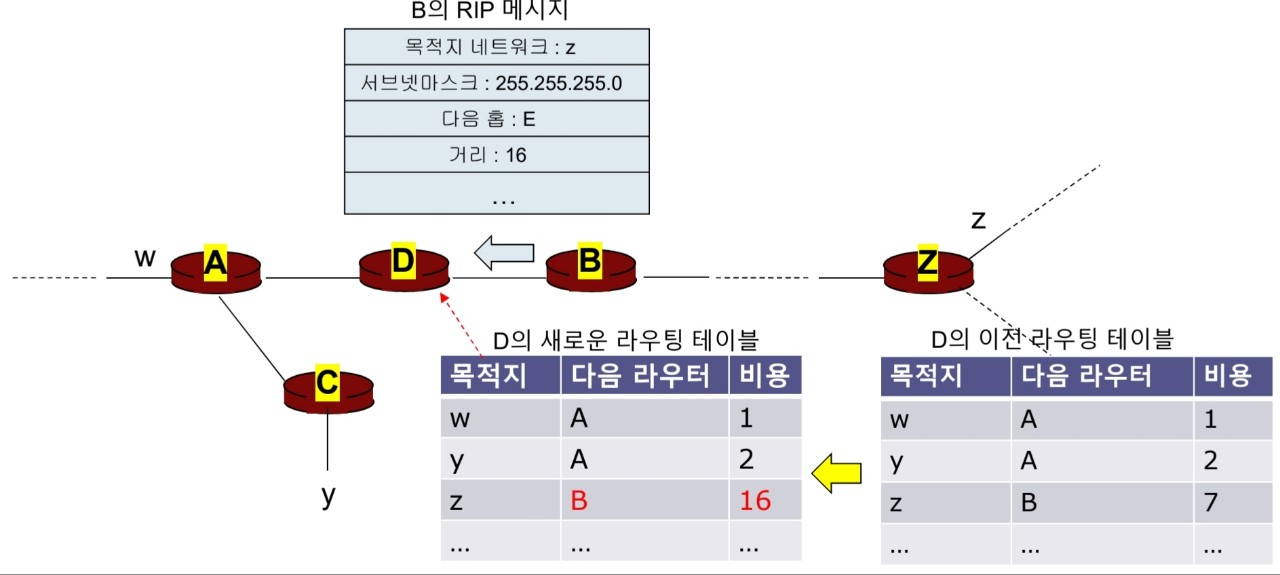

동일 경로 비용 증가

RIP의 문제점

• 라우팅 트래픽 발생량
  • 주기적으로 발생되는 RIP 메시지는 목적지 망 주소와 거리 정보를 포함하는 많은 목록의 라우팅 정보를 포함하므로 라우팅 트래픽 발생량이 많다.
• 라우터의 성능 저하
  • 짧은 주기로 발생되는 RIP 메시지를 수신할 때마다 라우터는 수신된 메시지의 목록의 각 항목을 자신의 거리 테이블의 관련 항목과 비교하고 처리해야 하므로 라우터의 성능 저하가 초래하게 된다.
• 느린 전파 속도
  • 라우팅 테이블 갱신 정보는 한 번에 하나의 라우터씩 전달되기에 갱신 정보의 전파 속도가 느리다.
• 차등화된 라우팅 불가
  • RIP의 모든 링크 비용은 1로 설정되므로 요구되는 서비스 유형(ex. 거리보다 전송 속도가 높은 경로 선택)에 따라 차등화된 경로 선택이 원천적으로 불가능하다.
