[컴퓨터 네트워크] TCP 세그먼트 구조와 재전송 타이머(TCP Segment & Retransmission Timer)

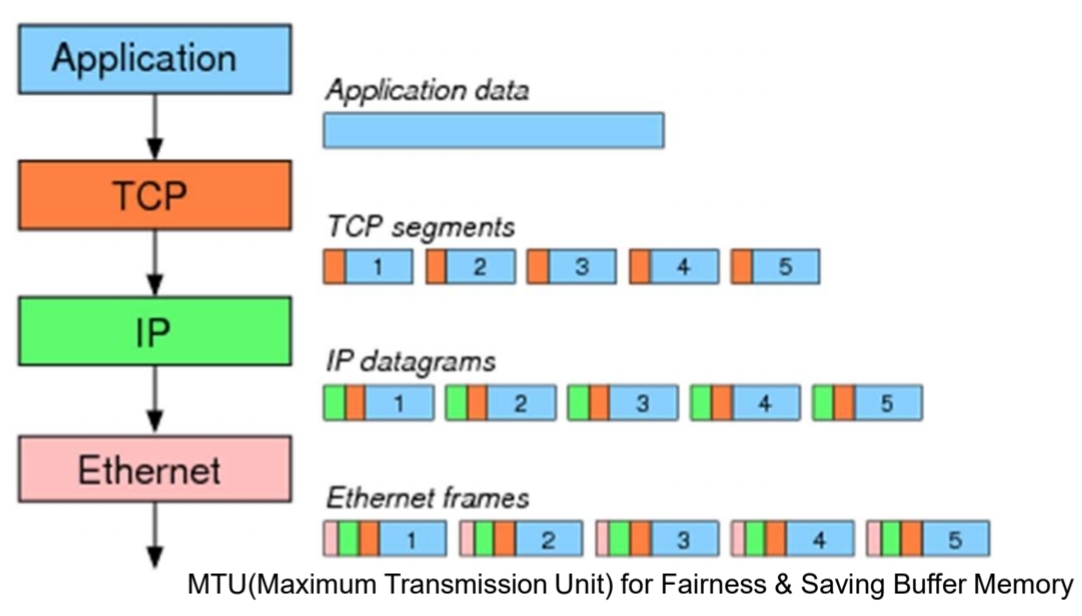

응용 프로세스 데이터 전송 과정

• 큰 applitcation 데이터를 자르는 기능 = segmentation, 이는 transport 계층에서 수행된다.
• 데이터의 앞에 자신의 헤드를 붙여 IP 데이터로 만든다.
• IP 데이터그램을 데이터 링크의 프레임으로 캡슐화(Encapsulation)해서 보낸다.

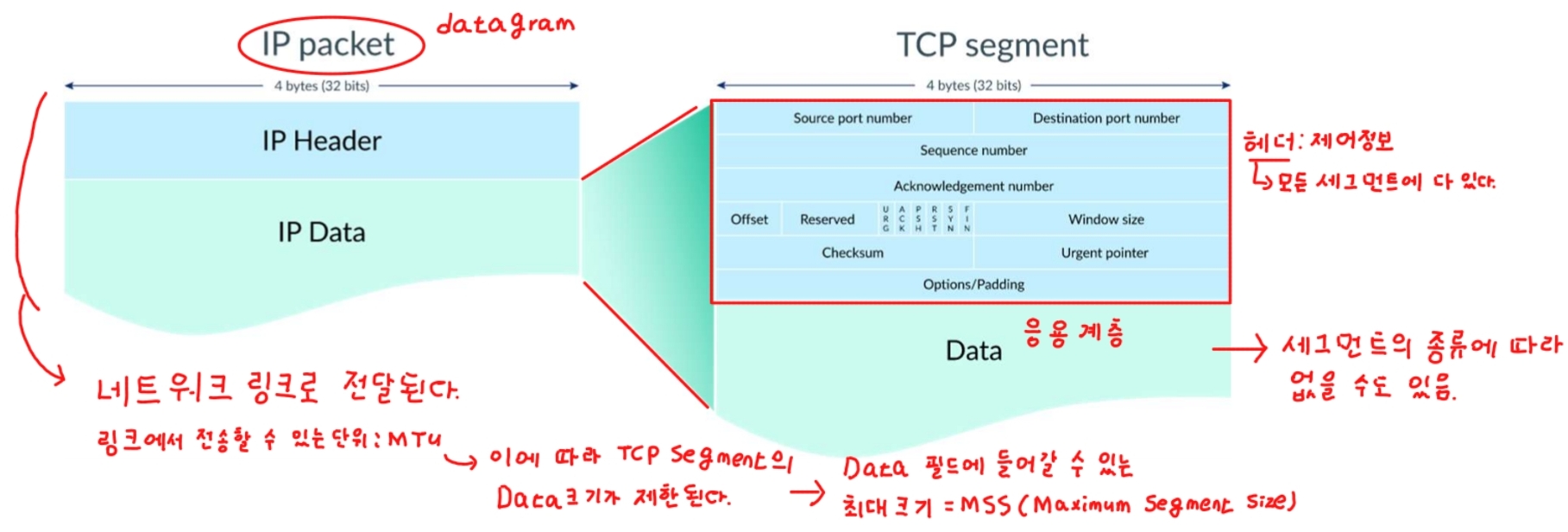

TCP 세그먼트

• 헤더(control information) 필드 + 데이터(payload) 필드
• 헤더: mandatory(필수), 데이터: optional(옵션)

MSS(Maximum Segment Size)

• 데이터 필드에 포함되는 응용 메시지 조각(chunk)의 최대 크기
• 데이터 링크의 MTU(최대 전송 단위, Maximum Transmission Unit)에 의해 결정(ex. 유선 LAN MTU = 1500 바이트)
• TCP 헤더 크기 + IP 헤더 크기 + MSS <= MTU
• 최소 TCP 헤더 = 20, 최소 IP 헤더 = 20, MSS = 1460

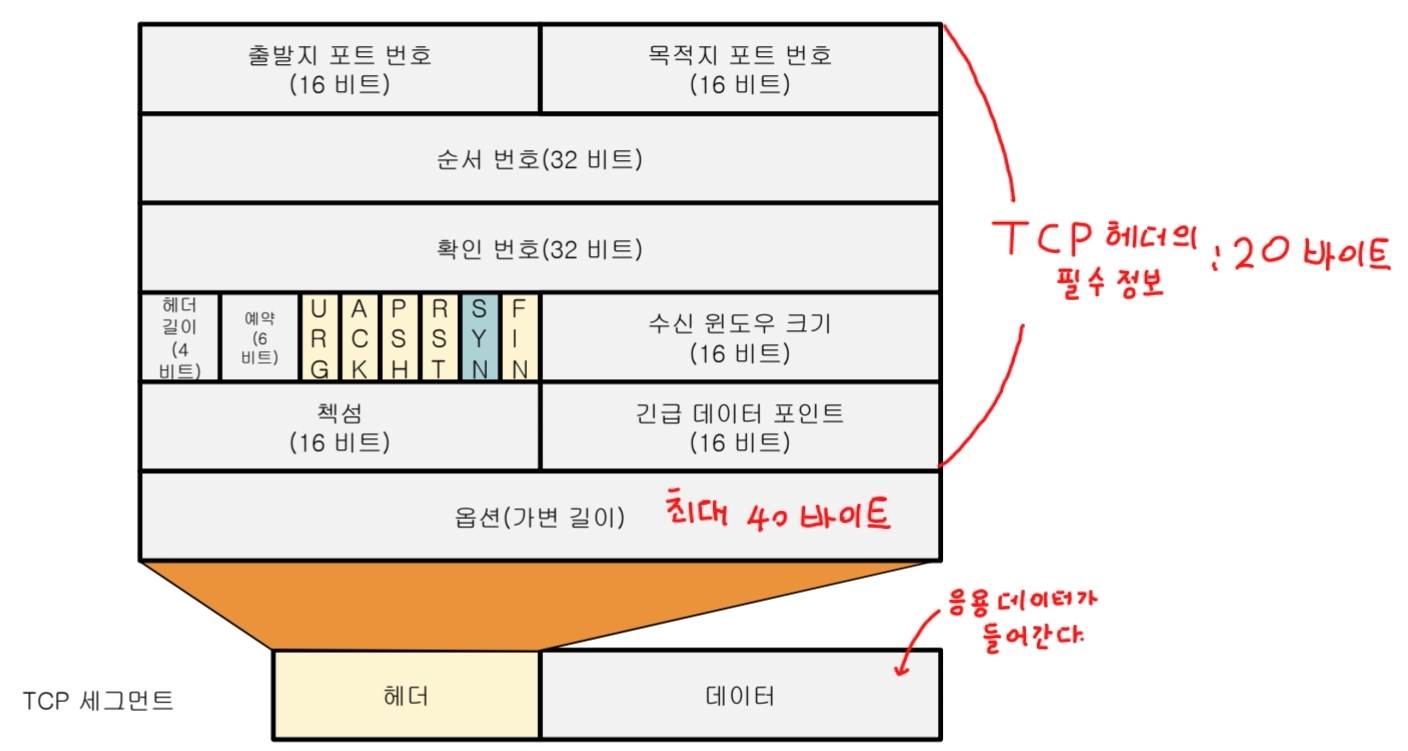

TCP 세그먼트 구성

TCP 포트 번호(Port Number)

• 역할: 응용 프로토콜 식별
• 클라이언트 포트 번호: 연결 설정 시에 임의의 포트 번호를 할당한다.(Ephemeral Port)
• 서버 포트 번호: 연결 설정 전에 미리 할당한다.(Well-known Port)
• 출발지 포트 번호: 세그먼트 송신자의 포트 번호, 16비트
• 목적지 포트 번호: 세그먼트 수신자의 포트 번호, 16비트

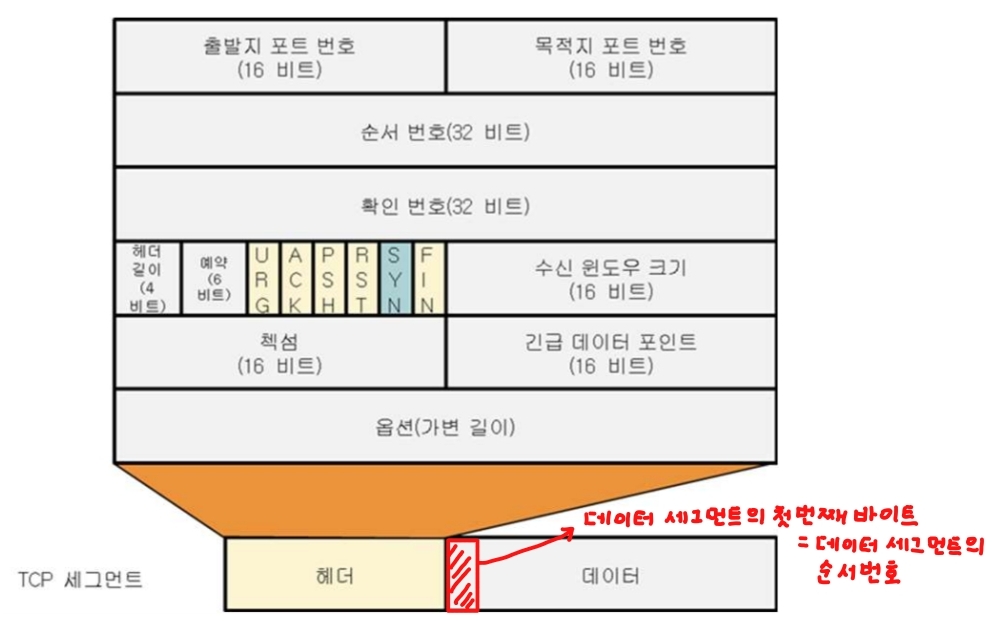

순서 번호(Sequencec Number)

• 번호 부여 원칙: 시작 순서 번호(ISN)부터 이미 송신된 바이트의 다음 바이트 번호(데이터의 첫 번째 바이트 번호)
  • 세그먼트 송신자에 의해 부여된다.
• ISN + 송신된 바이트 수
• ISN: 3000, 송신된 바이트 수: 1000 -> 순서 번호 = 4000
  • 즉, 시작 순서 번호는 지금까지 전송된 바이트이다.
• 세그먼트 번호가 아니다.

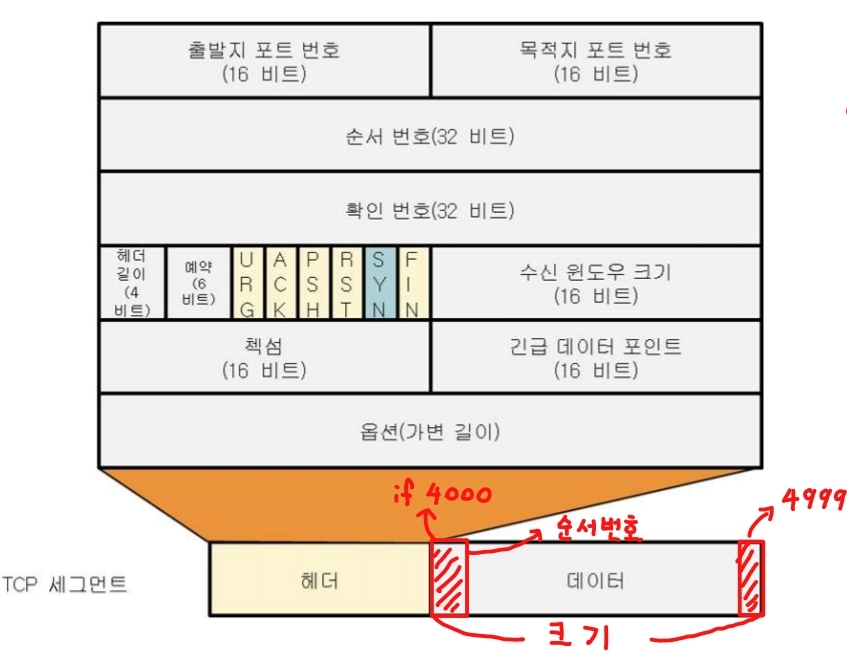

확인 번호(Acknowledgement Number)

• 번호 부여 원칙: 순서(Byte의 순서)대로 수신된 세그먼트의 마지막 바이트의 다음 바이트 번호(수신을 기대하는 세그먼트의 순서 번호), 세그먼트 수신자에 의해 부여된다. (ACK 세그먼트를 통해 전달)
• 순서대로 수신된 세그먼트 순서 번호 + 수신 세그먼트 데이터 크기
• 세그먼트 순서 번호: 4000, 데이터: 1000바이트 -> 확인 번호 = 5000

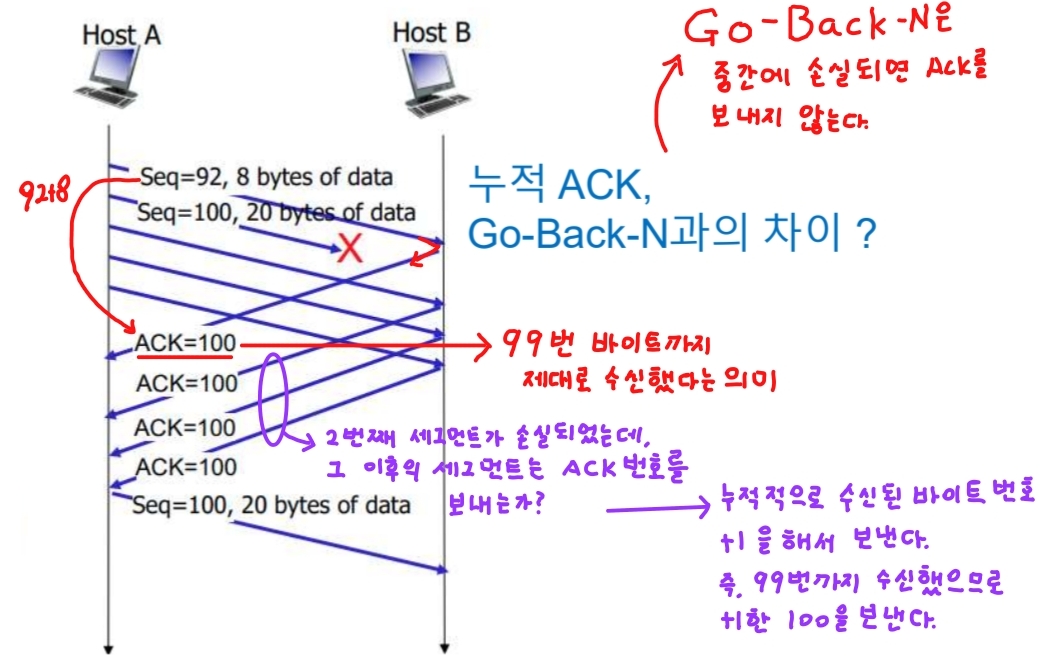

• 누적 수신 확인

• 세그먼트의 순서번호 + 크기 = 수신된 전체 바이트 + 1

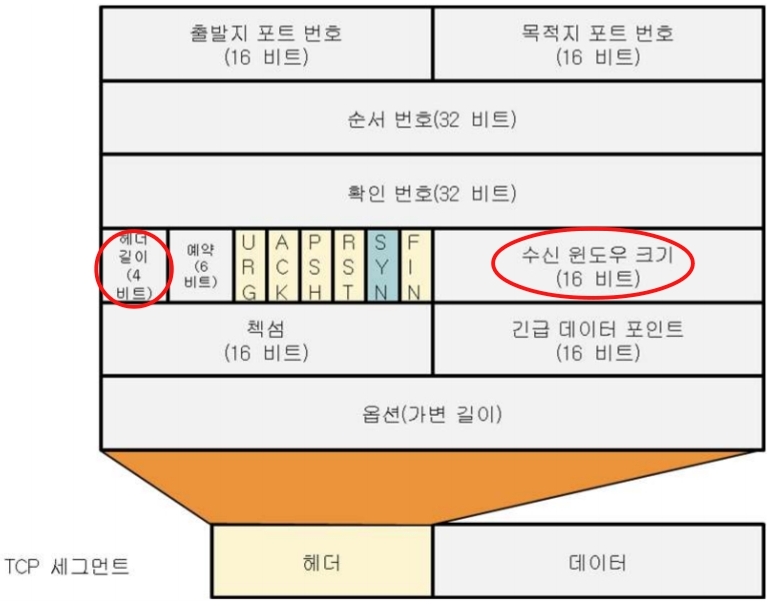

헤더 길이(Header Length)

• 헤더 필드 전체 길이(20 ~ 60 바이트), 4바이트 워드 단위로 표시(5~15)

수신 윈도우(Receive Window) 크기

• 수신 TCP가 수신 가능한 데이터 크기(버퍼 여유 공간)
• 수신 TCP가 ACK 세그먼트에 표시, 송신 윈도우(send window) 결정
• 최대 65535 바이트(16비트 필드)

제어 플래그(Control Flags)

• URG: Urgent - 긴급 데이터가 있으니 먼저 처리해라 표시
• ACK: Acknowledgement - 수신한 세그먼트에 대한 ACK 세그먼트
• PSH: Push - MSS보다 작지만 바로 TCP한테 목적지로 송신하라 표시
• RST: Reset - 세그먼트 연결을 비정상적으로 해제해야한다 표시
• SYN: Synchronization - 연결 설정할 때 표시
• FIN: Finish - 연결 해제할 때 표시

긴급 데이터 포인터(Urgent Data Pointer)

• 긴급 데이터의 위치

TCP RTT(Round Trip Time)

• 세그먼트 송신 후 ACK 수신까지 걸리는 시간
• 네트워크 상태에 따라 가변적인 시간
• RTT를 기반으로 재전송 타이머가 설정된다.

TCP의 RTT 추정

• 추정 RTT = (1 - α) * 추정 RTT + a * 측정 RTT
• α = 0.125
• 지수이동가중평균 -> 최근 측정한 RTT는 12.5%를 반영하고, 측정한 지 오래된 것일수록 지수대로 반영비율을 낮춘다.

RTT 추정 예시

• 시간에 따라 RTT 측정: S1, S2, S3
• 초기 추정 RTT = RTT0
• 추정 RTT1 = 0.875 * RTT0 + 0.125 * S1
• 추정 RTT2 = 0.875 * (0.875 * RTT0 + 0.125 * S1) + 0.125 * S2 = 0.875² * RTT0 + 0.875 * 0.125 * S1 + 0.125 * S2
• 추정 RTT3 = 0.875 * (0.875² * RTT0 + 0.875 * 0.125 * S1 + 0.125 * S2) + 0.125 * S3 = 0.875³ * RTT0 + 0.875² * 0.125 * S1 + 0.875 * 0.125 * S2 + 0.125 * S3

TCP RTT 분산 추정

• 분산 RTT = ( 1 - β) * 분산 RTT + β * |측정 RTT - 추정 RTT|
• β = 0.25

재전송 타이머 값(Timeout)

• 재전송 타이머 값 = 추정 RTT - 4 * 분산RTT
• 분산 RTT * 4를 해야 적절한 재전송 타이머 값이 나온다.

  • 이보다 길면? -> 불필요한 대기시간 증가 -> 효율 떨어짐
  • 이보다 짧으면? -> ACK가 오고 있는 중에 종료된다 -> 불필요한 재전송 증가
