[컴퓨터 네트워크] 네트워크 엣지(Network Edge): 접속 네트워크(Access Network)

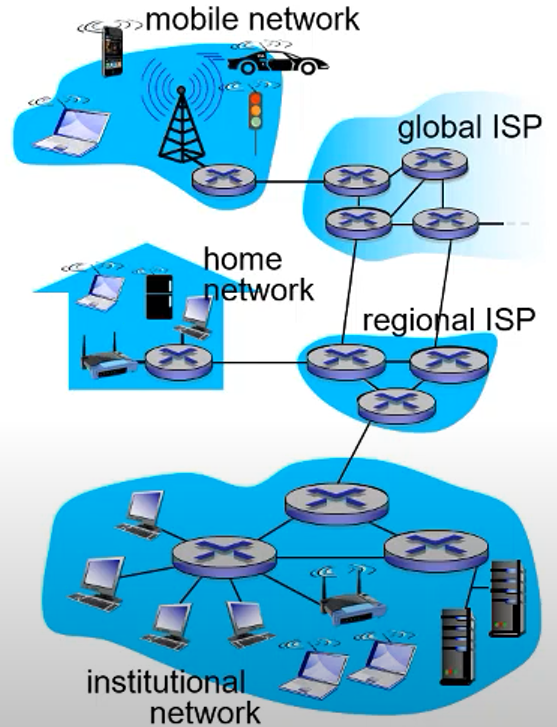

네트워크 엣지(Network Edge)

인터넷에서 호스트(Host) 또는 종단 장치가 연결되는 접속 네트워크(Access Network)

접속 네트워크 구분

• Home Access Network: DSL(Digial Subscriber Line), Cable, FTTH(Fiber To The Home), Ethernet/WIFI
• Enterprise Access Network: Ethernet/WIFI
• Mobile Access Network: 3G, 4G/LTE, 5G

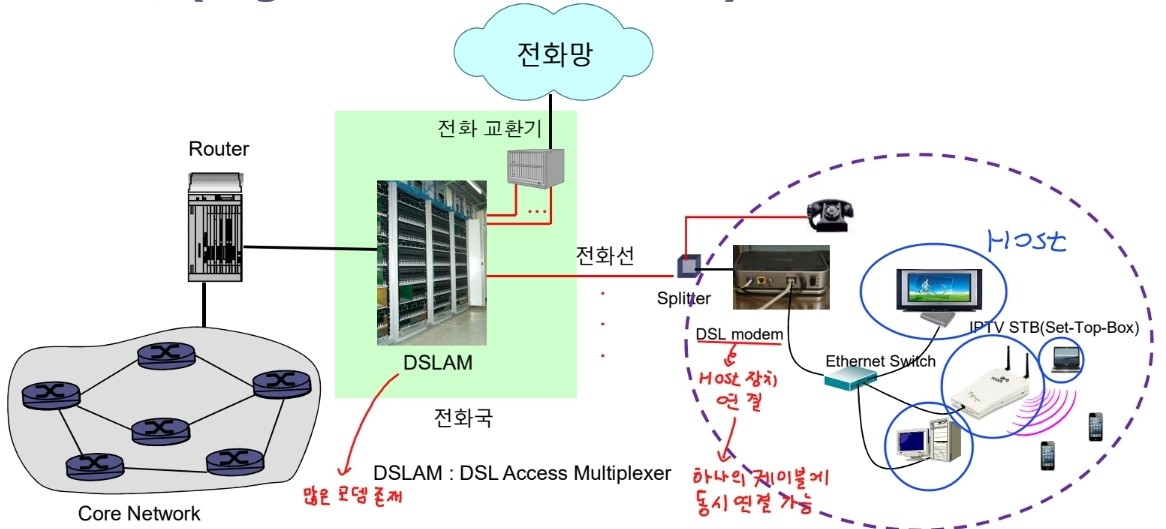

DSL(Digital Subscriber Line) 네트워크 구성

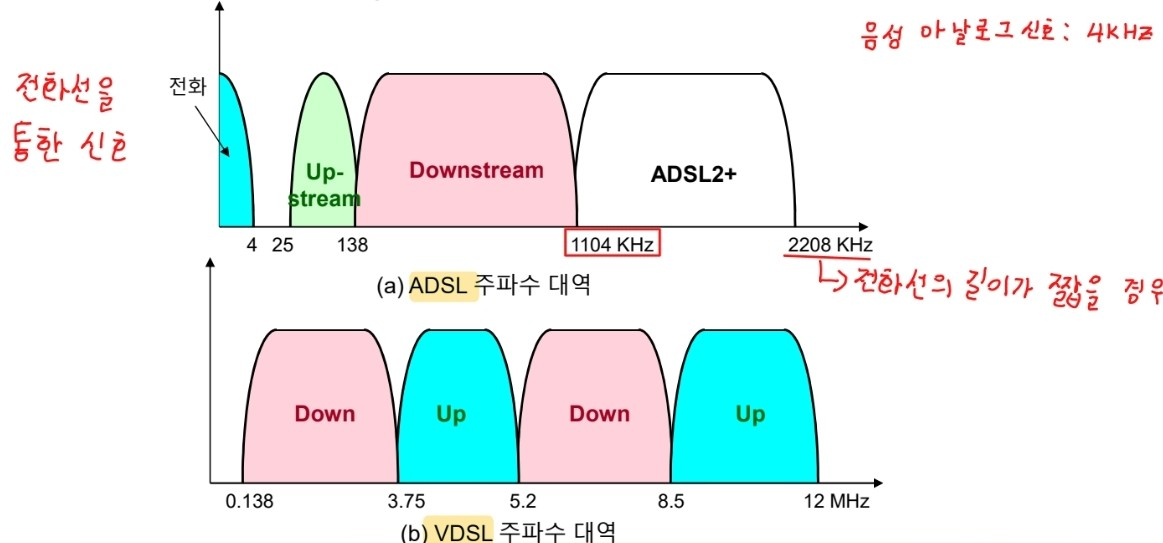

DSL 종류와 채널 구성

• ADSL: 케이블 길이가 길면서도 고속의 데이터 전송이 가능한 기술로 10Mbps 전후의 전송속도 제공(전화선 길이에 따라 달라짐)
• VDSL: 전화선의 길이가 아주 짧고, 100Mbps 전후의 전송속도 제공

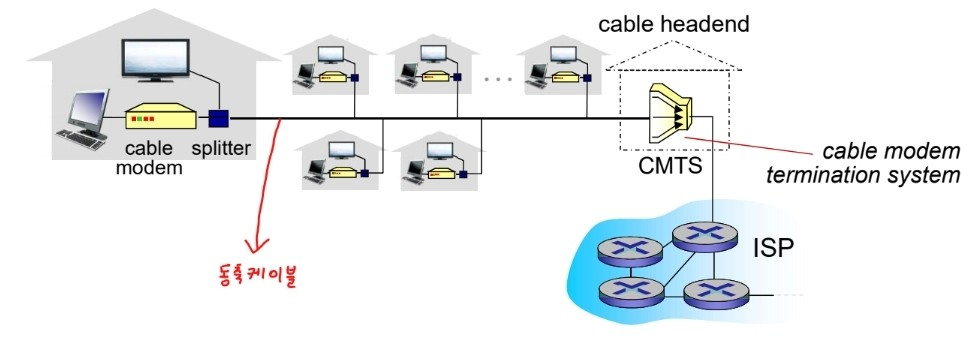

케이블 네트워크 구성

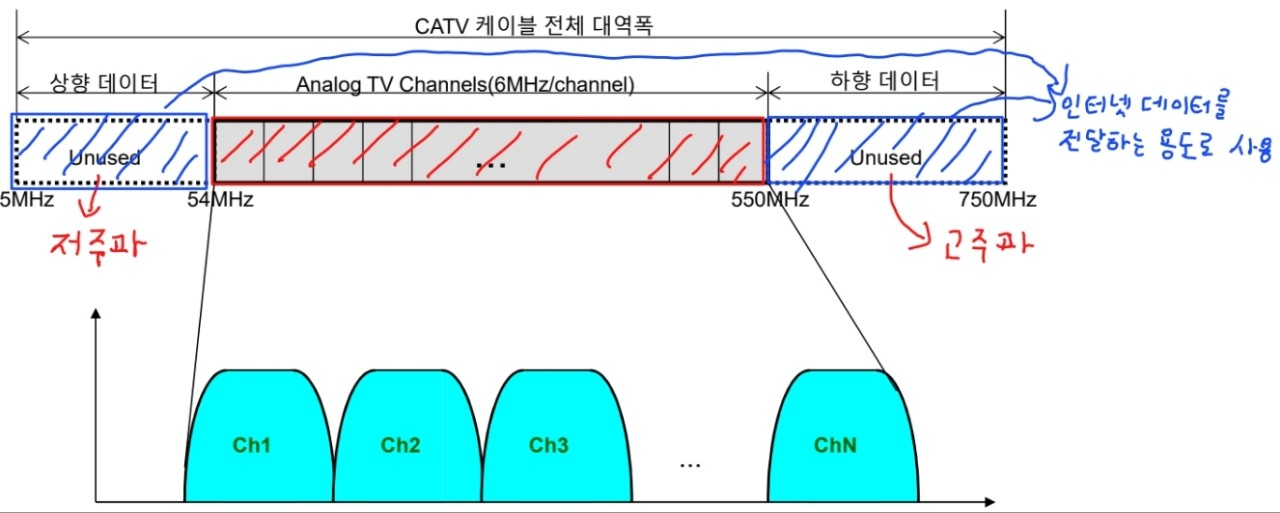

케이블 네트워크 채널 구성

• 상향(UpStream): 1Gbps 전후의 전송속도 제공(공유 속도)
• 하향(DownStream): 10Gbps 전후의 전송속도 제공(공유 속도)

※ 케이블 모뎀은 공유속도를 제공하고 DSL 모뎀은 전용속도를 제공한다.

FTTH(Fiber To The Home) 네트워크 구성

• TDM-PON(Time Division Multiplexing - Passiave Optical Network)
  • 광 분기기에 의해 분기된 광 케이블에 연결된 모든 가입자가 시간 분할 다중 접근(TDMA - Time Division Mutiple Access)으로 광 케이블의 대역폭을 공유
  • 10Gbps 전후의 공유 전송 속도 제공
• WDM-PON(Wavelength Division Multiplexing - Passiave Optical Network)
  • 파장 분할 다중 접근(Wavelength Division Multiple Access) 기술을 적용하여 각 가입자별로 서로 다른 파장(wavelength)의 광 신호 할당
  • 수Gbps 전후의 전용 전송속도 제공

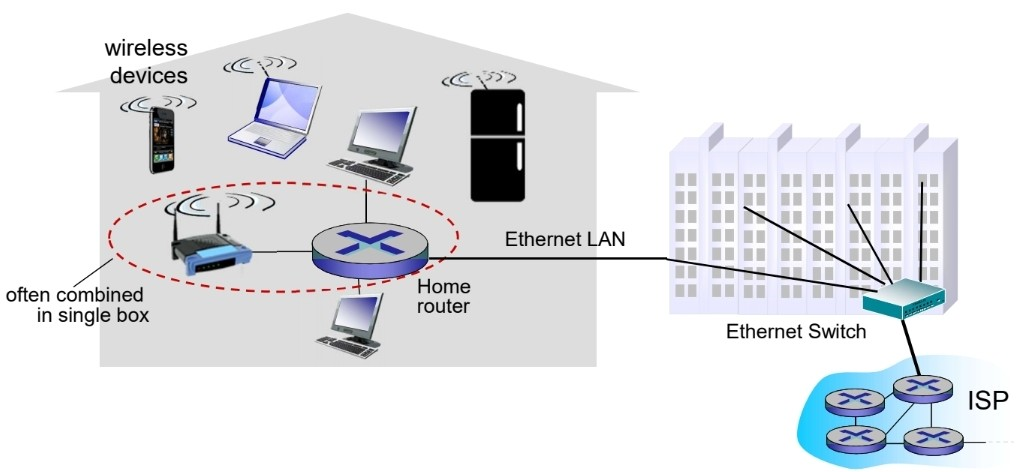

Ethernet / WIFI 홈 접속 네트워크 구성

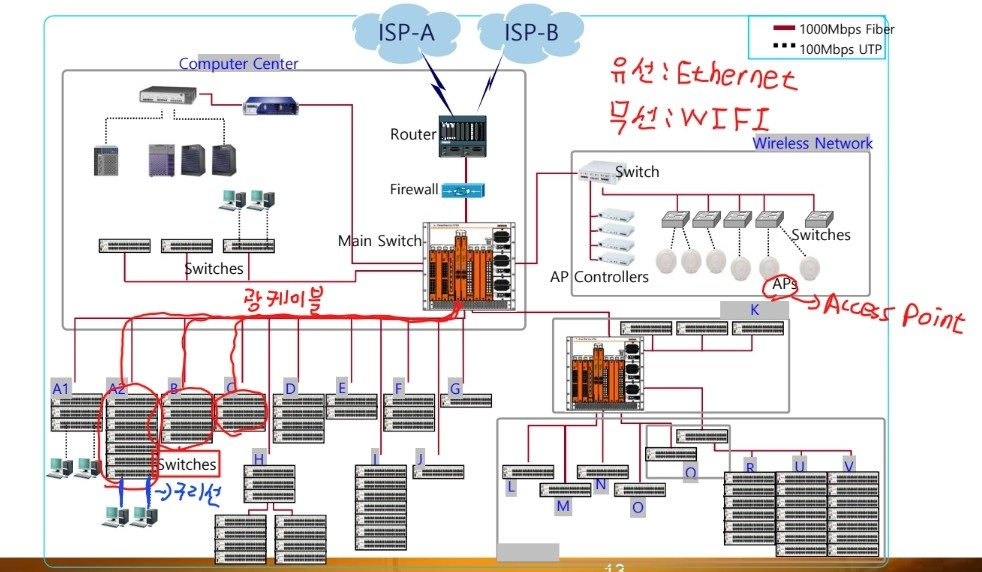

Ehternet / WIFI 엔터프라이즈 접속 네트워크 구성

각 건물의 Access Switch들을 Main Switch(중앙 스위치)랑 연결할 때는 광케이블을 주로 사용하고, Access Switch에서 최종 사용자 PC 혹은 노트북에 연결할 때는 구리선을 사용한다.



무선으로 연결이 될 때는, 스위치의 APs(Access Point) 장치에 연결하여 스마트폰이나 노트북을 연결한다.



유선으로 연결할 때는 Ethernet이 사용되며, 무선으로 연결될 때는 WIFI를 사용한다.

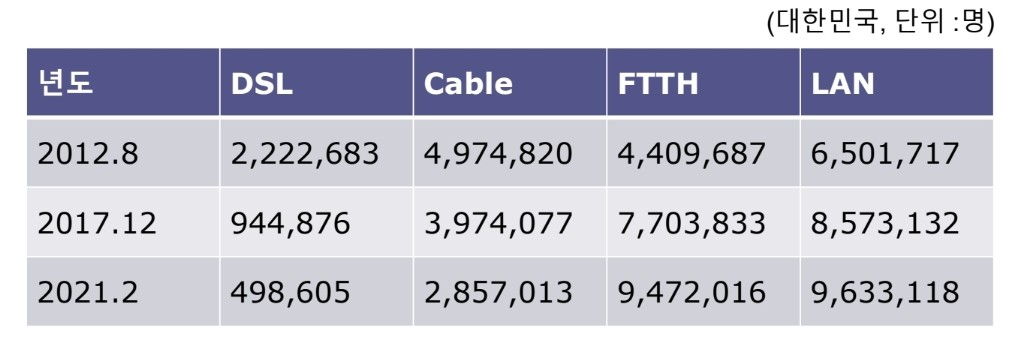

서비스별 초고속 인터넷 가입자수

물리 매체(Physical Media)

정의

• 정보를 표현하는 신호를 전달하는 매개체
• 통신 장치의 물리적 연결 매개체

유형

• 유도 매체(Guided media, 유선): TP(Twisted Pair), 동축 케이블, 광케이블
• 비유도 매체(Unguided media, 무선): WIFI, 위성, 이동전화 무선 채널
